Технология сборки

Монтаж элементов опалубки

Технология "сборки" опалубки из элементов ЛЕГОБЛОК позволяет обеспечить строительство любой геометрической сложности. Специальные элементы ЛЕГОБЛОК предоставляют возможность возведения арок и проемов любой сложности и конфигурации.

Новая технология ЛЕГОСТРОЙ позволяет применять ее профессиональным строительным организациям, возводящим сложные многоэтажные дома, административные и промышленные объекты. В то же время, при наличии определенных навыков, по технологии несъемной опалубки за полтора месяца можно собственными силами построить одноэтажный загородный дом.

Сборка опалубки из элементов ЛЕГОБЛОК напоминает сборку из элементов детского конструктора: опалубка буквально "складывается" из отдельных элементов ЛЕГОБЛОК, закрепляемых между собой пазогребневыми соединениями.

Пазогребневое соединение элементов ЛЕГОБЛОК происходит за счет уникального профиля элементов несъемной опалубки. Верхние поверхности элементов опалубки имеют специальные выступы, в то время как нижние поверхности элементов – аналогичные им по размеру и месту расположения полости. Соединение элементов осуществляется легким нажимом на их кромки так, чтобы замки сомкнулись плотно, без зазоров.

Такое соединение элементов опалубки обеспечивает высокую плотность соединения, фиксации и примыкания элементов между собой, что придает опалубке необходимую на этапе сборки и бетонирования жесткость. При бетонировании стен высокая плотность примыкания элементов препятствует вытеканию бетона, проникновению в технологические полости элементов опалубки воздуха или воды.

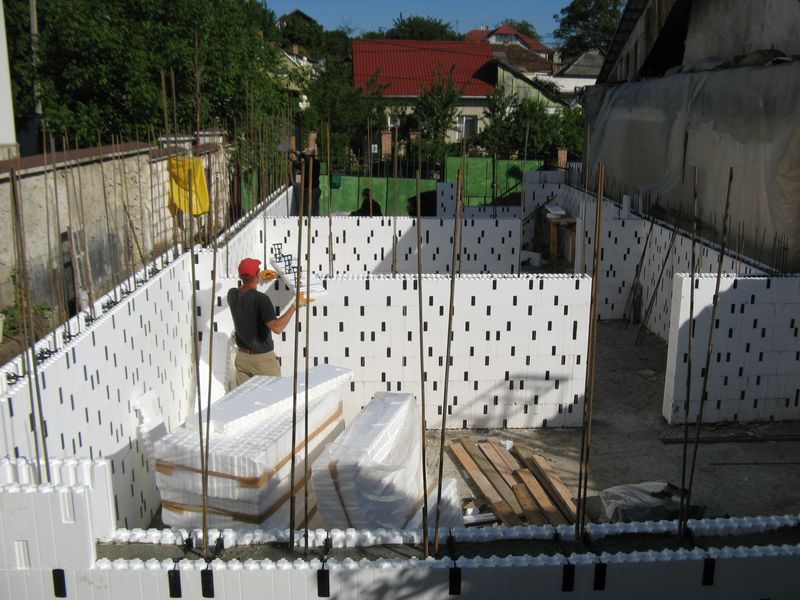

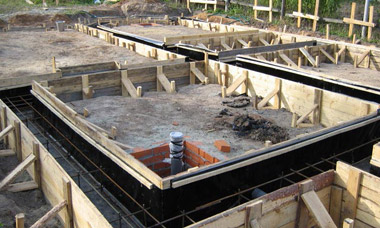

Первый ряд ЛЕГОБЛОКов укладывается непосредственно на слой гидроизоляции по всему периметру будущего здания. Архитектура первого этажа формируется сразу, то есть одновременно с наружными стенами оформляются отводы внутренних стен и дверные проемы.

Каждый следующий ряд ЛЕГОБЛОКов должен перекрывать предыдущий со смещением вертикальных швов кладки, кратным общей толщине блока опалубки, то есть 250 или 300 мм.



Армирование конструкции

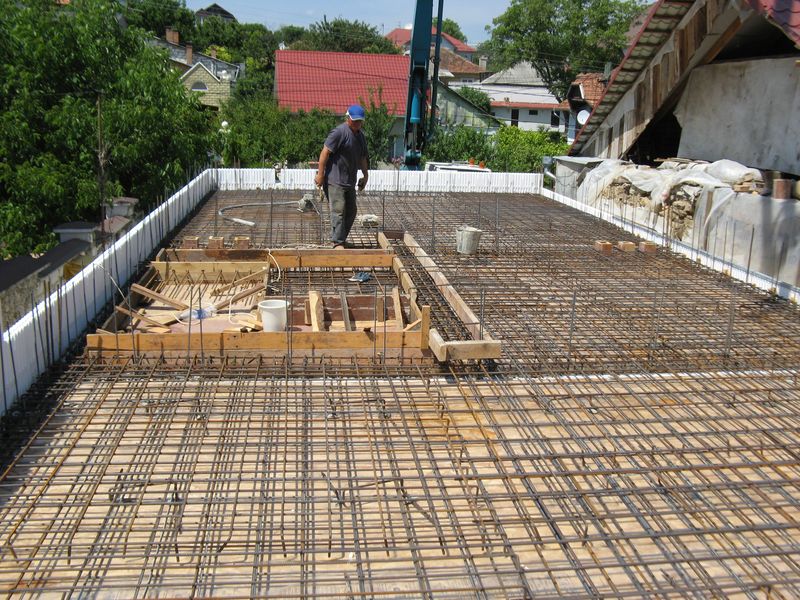

Одновременно с монтажом элементов опалубки производится армирование конструкции: арматура закрепляется в "замках" соединительных элементов в горизонтальном и вертикальном положении. Затем производится заливка бетона в полости опалубки.

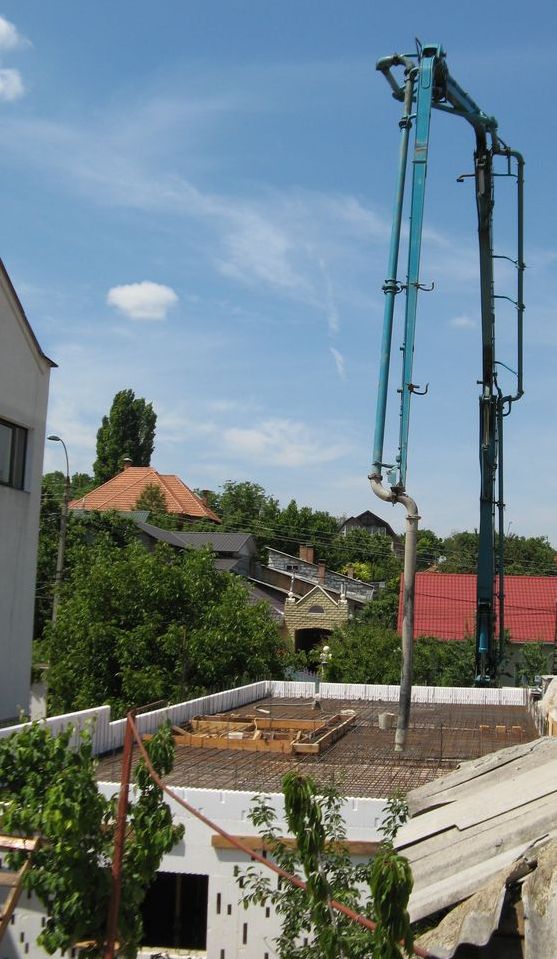

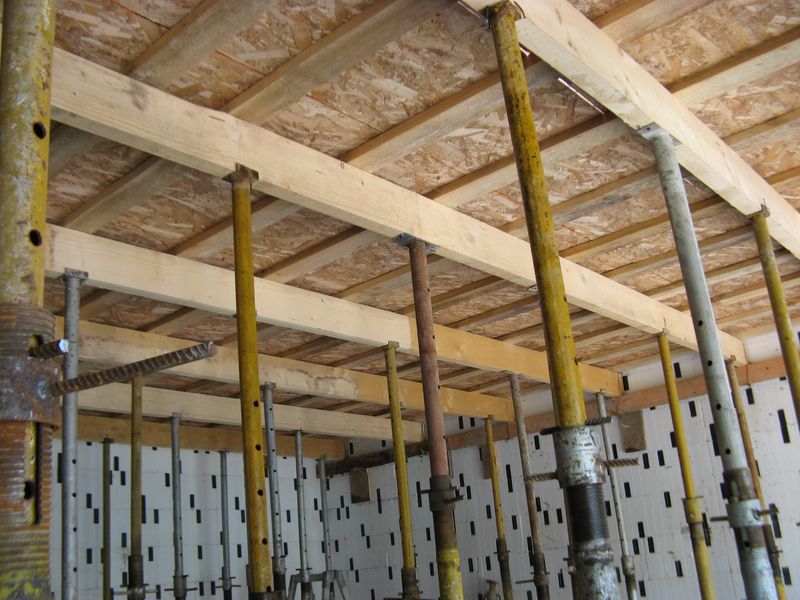

Заливку бетонной смеси рекомендуется производить по слоям, после монтажа 3-4 рядов элементов опалубки. При использовании спецоснастки и наличии высокой квалификации можно бетонировать целый этаж по высоте "послойно". До заполнения опалубки бетонной смесью в местах, предусмотренных проектом, во внутренних полостях блоков следует начать монтаж вентиляционных коробов и канализационных труб. Отверстия, соответствующие диаметру труб, легко вырезают в стенках блоков, например, раскаленным паяльником.

При подготовке стен к заливке бетона в отверстия по торцам элементов, расположенных на углах дома, необходимо вставить специальные элементы-заглушки.
Оконные рамы и дверные косяки крепятся к бетонной сердцевине стен традиционным способом. При оформлении дверных и оконных проемов используют специальные элементы перемычек. Чтобы создать арочный проем, в сложенных, но еще не залитых бетонной смесью элементах опалубки, вырезается контур арки. После этого ее нижняя часть оконтуривается временной опалубкой из соответствующего материала.

Внутренняя и внешняя отделка

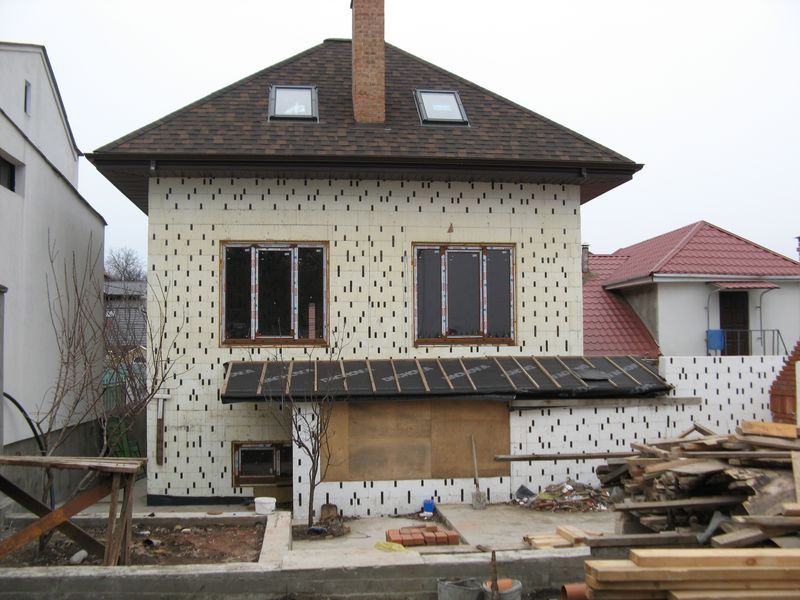

После возведения стены внешние и внутренние элементы ЛЕГОБЛОКов выполняют не только функцию тепло- и звукоизоляционного покрытия, но и становятся технологической основой для стенового покрытия любого типа, от штукатурки до стеновых панелей.

Для внутренней и внешней отделки зданий можно применять гипсокартон, закрепленный на направляющих, каркасе или монтажном клее, штукатурку с использованием армирующей сетки, керамическую плитку, сайдинг, сендвич-панели, древесину и т.д.

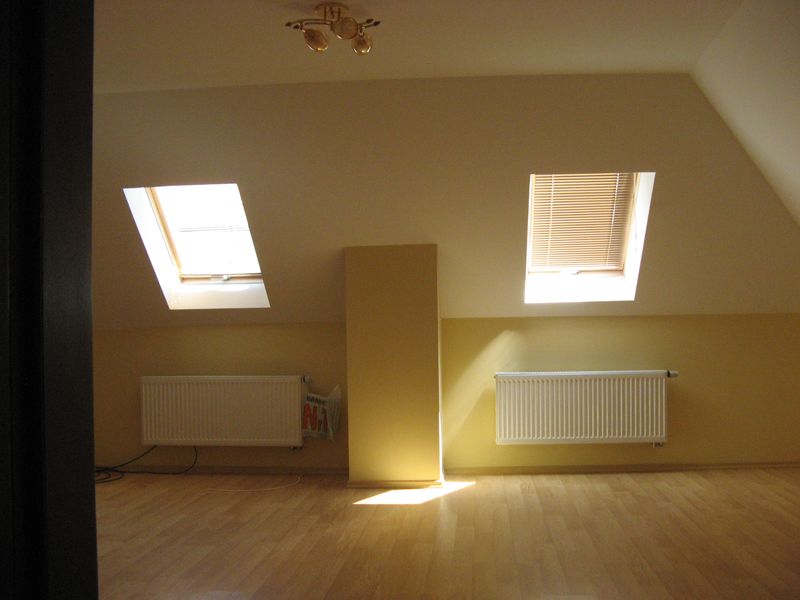

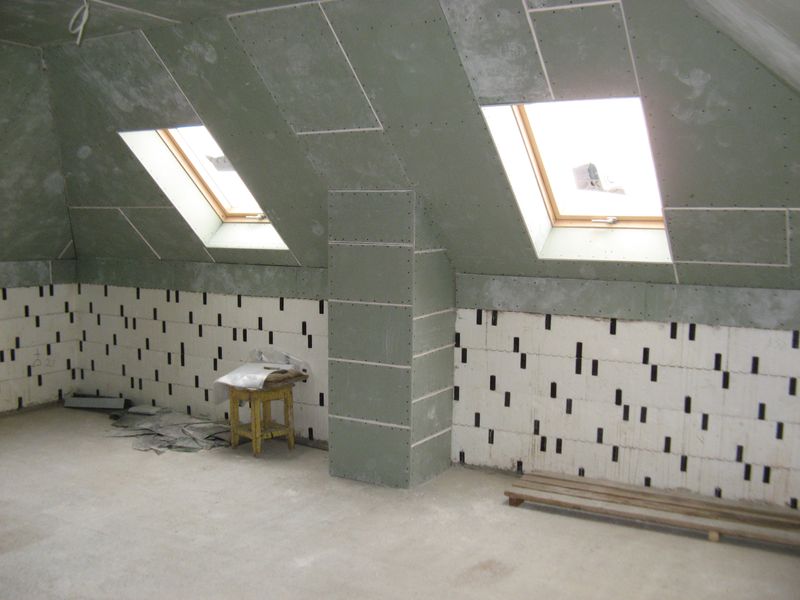

Внутренние стены зданий из несъемной опалубки рекомендуется отделывать листами гипсокартона, хотя возможны и другие покрытия. Гипсокартонные листы крепятся к поверхности элементов опалубки с помощью мастики.

До начала процесса внутренней отделки следует провести электропроводку и завершить все работы по прокладке коммуникаций. Водопроводные трубы и другие коммуникации прокладывают по наружной поверхности элементов в прорезаемых канавках и закрепляют с помощью скоб и хомутов.

Технические решения для защиты поверхности (пенополистирольной опалубки) стен с внутренней стороны стены здания:

а) в виде 2-х слоев гипсокартона, толщиной по 12,5 или 14мм:

- первый слой гипсокартона крепится саморезом (механическим креплением) непосредственно к соединительным элементам (связям) или с помощью подвеса (закладной детали) стального прямого оцинкованного к бетону или с помощью мастики в коттеджах

- второй слой гипсокартона приклеивается клеем

б) Цементно-песчаная штукатурка общей толщиной 25 мм по стальной сетке диаметром 1-1,2 мм с ячейкой 15х15 мм.

в) сухая штукатурная смесь по акриловой сетке (стеклосетке) общей толщиной 20мм

г) кафельная плитка, приклеенная на мастику.


Технические решения для защиты поверхности (пенополистирольной опалубки) стен с внешней стороны стены:

а) при высоте здания до 50 метров: цементно-песчаная штукатурка толщиной 25 мм по ряду стальной сетки, прикрепленной к бетону с помощью самонарезающих шурупов;

б) тонкий слой фасадной штукатурки толщиной 4…8мм, прошедшей натуральные огневые испытания и имеющие допуск на право применения в строительстве для зданий класса Ф 1.3, т.е. для многоквартирных жилых домов по СНиП 21-01-97 «Пожарная безопасность зданий и сооружений» п. 5.21*

- в углах оконных и дверных проемов осуществляется дополнительное армирование, диагонально расположенными, отрезками сетки

- на углах здания осуществляется усиленное армирование более прочной сеткой «угловой» ССК-У в сочетании с обычной сеткой

- изоляцию цокольной части здания рекомендуется выполнять в «антивандальном» варианте с усиленным армированием штукатурного слоя ССК-П и увеличением толщины слоя до 5-11 мм.

в) кирпичной облицовки в ½ кирпича (125мм), устанавливаемой на поэтажные выпуски (железобетонные консоли), междуэтажные перекрытия и закрепленной в монолит стены анкерами через 5 рядов кладки с шагом по горизонтали 500 мм.

г) облицовка плитами типа «Вентилируемый фасад с поверхностью из натуральной крошки», применяется только для облицовки фасада коттеджей.
